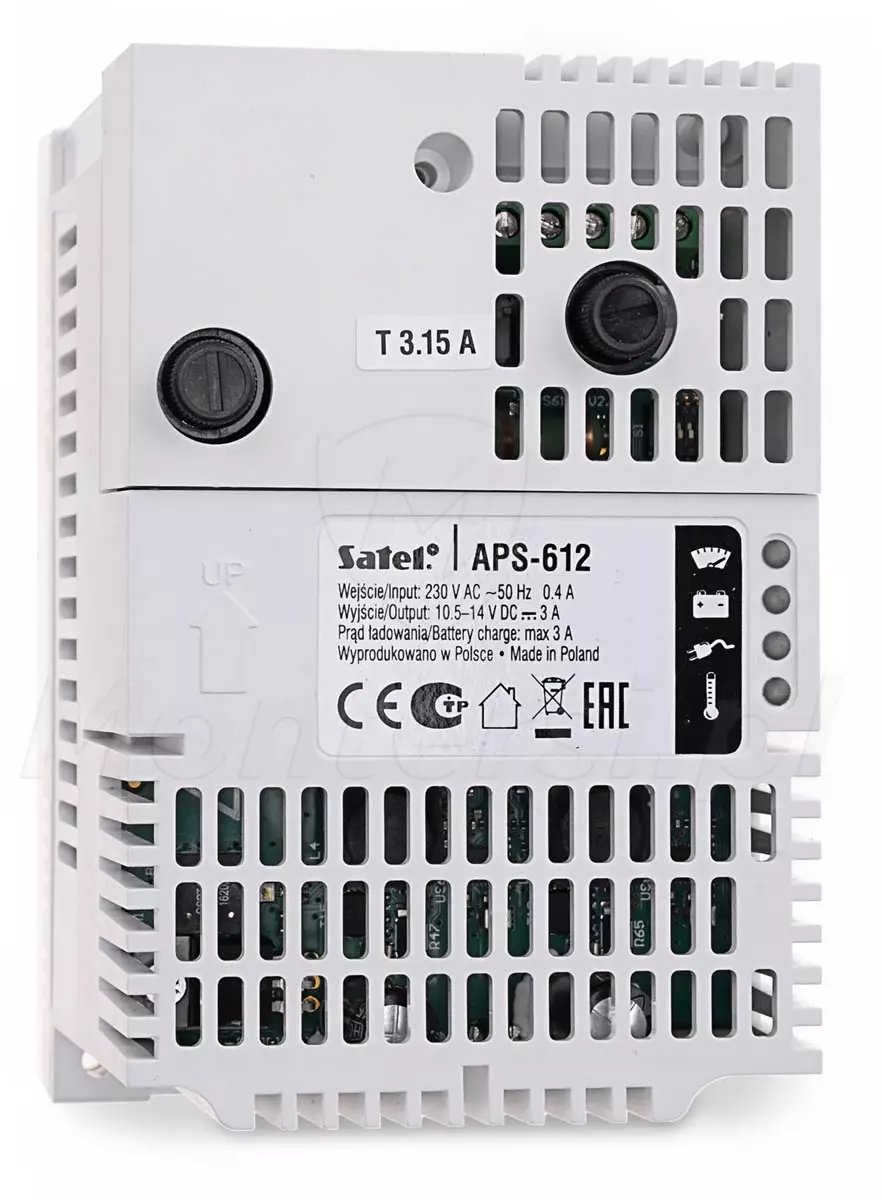

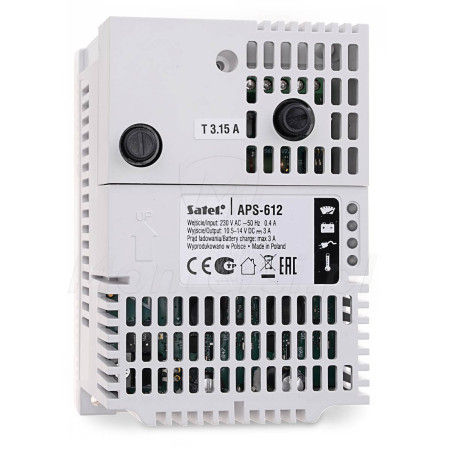

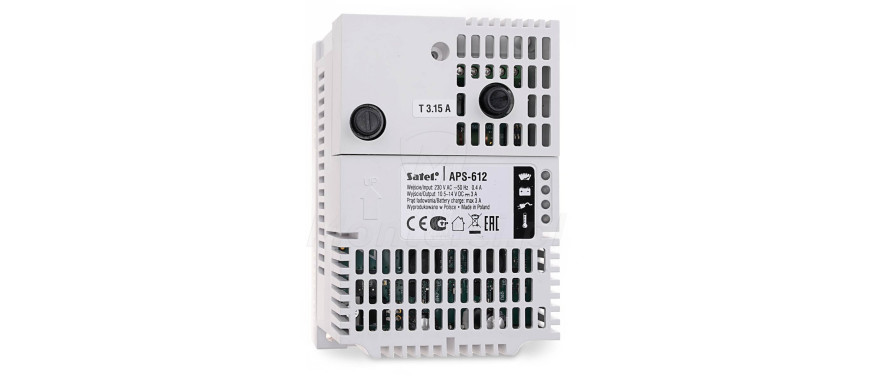

APS-612 - Zasilacz buforowy 12V DC, 6A (3A + 3A), Grade 3

Kod: 19032

Mało

Czas realizacji:

24h

1 365,30 zł

netto: 1 110,00 zł

Napięcie zasilania: 230 V AC
Napięcie wyjściowe: 12V DC
Prąd wyjściowy (max): 6 A
Ilość wyjść: 1x
Dedykowany akumulator: Kwasowo-ołowiowy
Prąd ładowania akumulatora: 1,5A / 3A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Wyjścia techniczne: TAK
Sygnalizacja pracy: Diody LED + sygnalizacja dźwiękowa
Klasa środowiskowa: II
Wymiary: 78 x 122 x 84 mm

wszystkie parametry

Darmowa dostawa

Opis

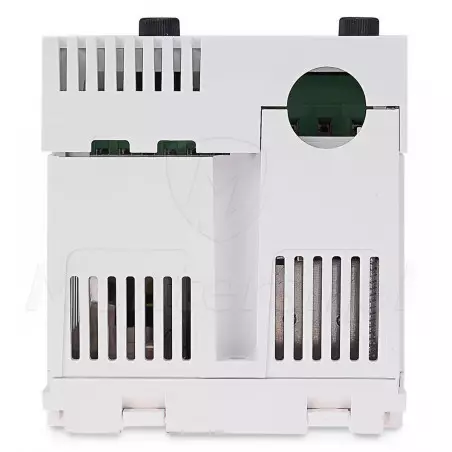

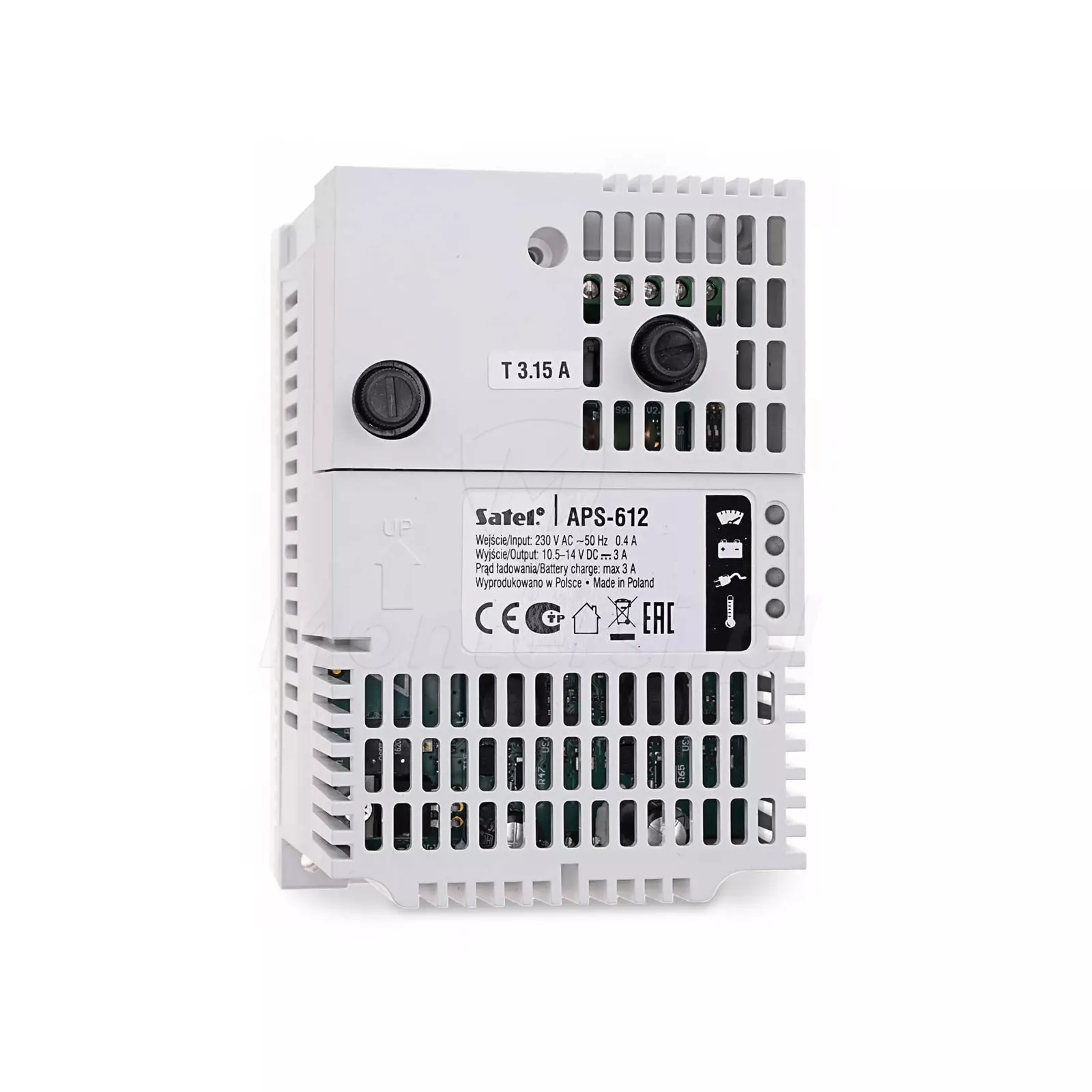

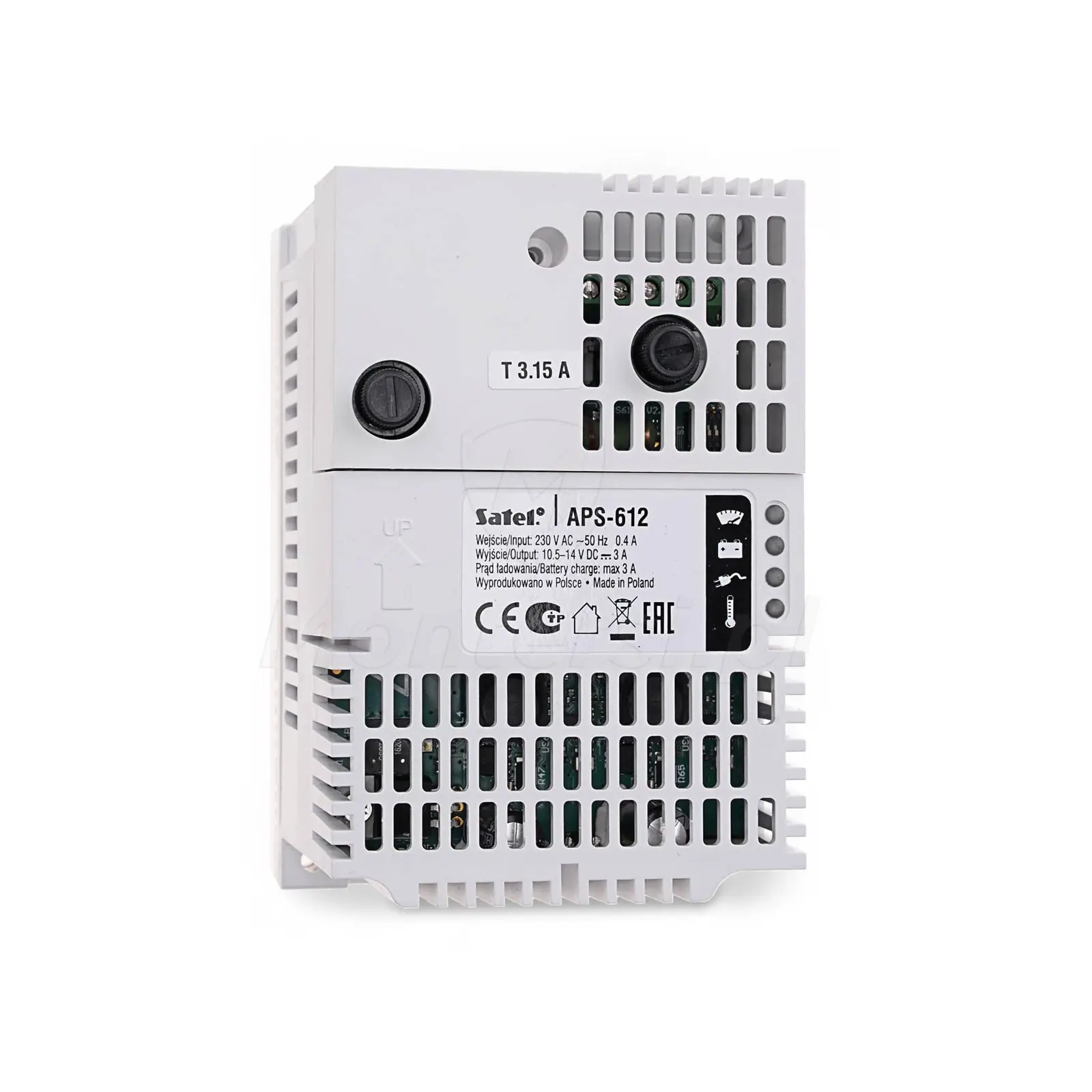

APS-612 - Zasilacz buforowy 12V DC (3A), dedykowany do realizacji zasilania urządzeń systemu alarmowego. Wykonany z wysokiej jakości elementów, cechuje się niezawodnością i stabilnymi parametrami pracy ciągłej. Są one potwierdzone przez wysokie normy bezpieczeństwa, dzięki którym zasilacz można stosować w systemach, którym stawia się najwyższe wymagania.

Do elementów wyróżniających modelu można zaliczyć:

Spełnia wysokie wymagania norm bezpieczeństwa EN 50131-3 Grade 3 i EN 60950-1
Współpracuje z akumulatorami kwasowo-ołowiowymi i posiada mikroprocesorowy układ kontroli stanu akumulatora
Cechuje się wysoką wydajnością prądową 6A: 3A do zasilania urządzeń + 3A do ładowania akumulatora
Cechuje się wysoką sprawnością, wynoszącą maksymalnie 90%
Nie wymaga dodatkowego transformatora sieciowego - zasilanie 230V AC
Posiada wbudowany układ korekcji współczynnika mocy (PFC 0.98)
Posiada wbudowany filtr przeciwzakłóceniowy
Posiada wyjścia techniczne typu OC 50 mA
Posiada diodową i akustyczną sygnalizację poprawności pracy
Posiada układ DIP-switchy do zmiany parametrów pracy
Posiada specjalne, 3-pinowe złącze do ekspanderów SATEL i centrali KD ACCO-NT
Może być montowany na szynie typu DIN 35 mm

Zasilacz APS-612 jest zasilacze uniwersalnym, który znajduje zastosowanie nie tylko w systemach SSWiN. Można go również wykorzystać do realizacji zasilania dowolnego urządzenia 12V DC, którego pobór prądu nie przekracza 3A. Znajduje zastosowanie jako zasilacz urządzeń systemów monitoringu, kontroli dostępu, automatyki, a nawet urządzeń medycznych.

Zasilacz buforowy

Podtrzymanie pracy podłączonych urządzeń po awarii sieci elektrycznej

Zasilacz posiada zaciski umożliwiające podłączenie standardowego akumulatora kwasowo-ołowiowego. Po jego zastosowaniu, może on pracować w trybie awaryjnym, podtrzymującym pracę systemu po awarii sieci 230V AC. Zasilacz przełącza się w tryb akumulatorowy automatycznie, a gdy awaria ustanie, wraca do normalnego trybu pracy. Po powrocie do trybu normalnego rozpoczyna również proces ładowania akumulatora - prąd ładowania akumulatora wynosi 1,5A lub 3A i jest wybierany przy pomocy DIP-switchy.

Dodatkową zaletą zasilacza jest mikroprocesorowa kontrola stanu akumulatora i funkcja automatycznego odłączenia w przypadku nadmiernego rozładowania. Dzięki nim żywotność akumulatora znacznie się wydłuża i minimalizuje się ryzyko jego uszkodzenia.

Uwaga!

Aby zasilacz mógł spełniać wymagania normy EN 50131 Grade 3, podłączony akumulator musi umożliwiać pracę systemu przez okres 30 godzin.

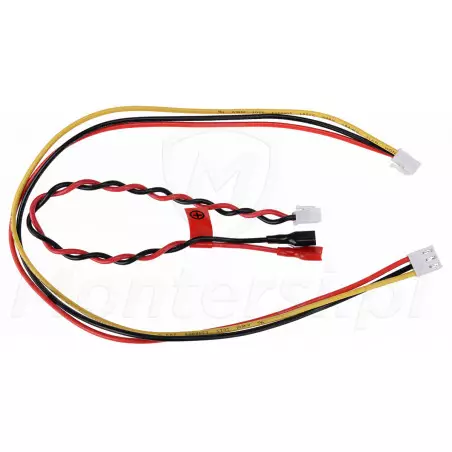

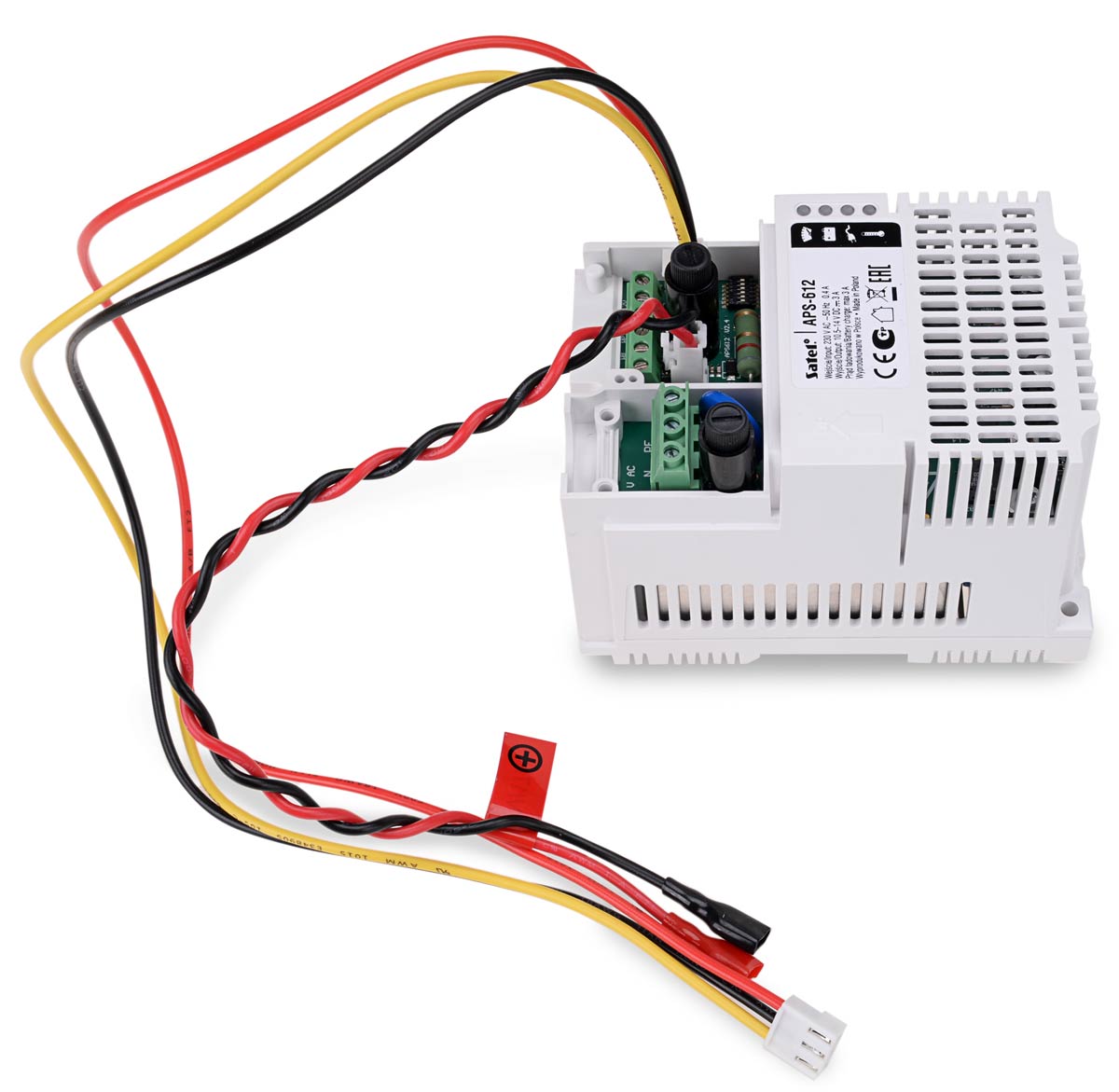

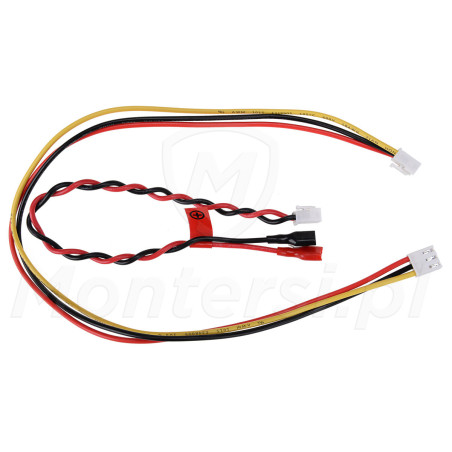

Zasilacz buforowy APS-612 z przewodami do akumulatora

Zasilacz impulsowy

Wysoka sprawność energetyczna

Cechą charakterystyczną modelu APS-612 jest konstrukcja w oparciu o zasilacz impulsowy (w topologii LLC). Dzięki czemu cechuje się on wysoką sprawnością, wynoszącą prawie 90%. Podczas pracy jedynie niewielka część energii jest tracona pod postacią ciepła, przez co zasilacz nie nagrzewa się do wysokich temperatur. Umożliwia mu to zachowanie stabilnych parametrów pracy ciągłej.

Układ PFC

Minimalizacja strat mocy

Dużą zaletą zasilacza jest wbudowany układ współczynnika korekcji mocy (max. 0.98). Praktycznie eliminuje on straty energii elektrycznej, wywołane przepływem mocy biernej między siecią, a podłączonymi do zasilacza urządzeniami. Układ PFC minimalizując straty energii, zmniejsza również odkształcenia napięcia sieci, które wpływają negatywnie na pracę urządzeń podłączonych do zasilacza.

Zastosowane zabezpieczenia:

Zabezpieczenie przeciwzwarciowe układu zasilania AC i układu ładowania akumulatora
Zabezpieczenie przeciwzwarciowe oraz przeciążeniowe wyjścia zasilającego
Zabezpieczenie termiczne (przed przegrzaniem zasilacza)

Wyjścia techniczne

Sygnalizacja nieprawidłowego działania zasilacza

Zasilacz APS-612 jest również wyposażony w wyjścia techniczne typu otwarty kolektor (OC 50 mA). Służą one do wysyłania informacji w przypadku awarii lub nieprawidłowego działania zasilacza:

Przekroczenie dopuszczalnej temperatury pracy
Brak napięcia sieciowego 230V AC
Brak akumulatora, niskie napięcie akumulatora (< 11,5V) lub zbyt duża rezystancja wewnętrzna akumulatora
Przekroczenie dopuszczalnej wartości prądu obciążenia

DIP-switche

Możliwość konfiguracji parametrów pracy

Dodatkową zaletą zasilacza jest możliwość konfiguracji jego podstawowych parametrów pracy, przy pomocy DIP-switchy. Z ich poziomu instalator może:

Włączyć lub wyłączyć dźwiękową sygnalizację awarii
Włączyć lub wyłączyć tryb testowania akumulatora
Wybrać prąd ładowania akumulatora - 1,5A lub 3A
Ustawić opóźnienie zgłoszenia awarii zasilania 230V AC

Specjalne złącze

Wygodne podłączenie ekspanderów SATEL

Cechą charakterystyczną modelu jest również 3-pinowe złącze dedykowane do urządzeń SATEL. Przy jego pomocy można w bardzo prosty sposób podłączyć do zasilacza ekspandery wejść/wyjść lub centrale kontroli dostępu ACCO-NT.

Napięcie zasilania: 230 V AC
Napięcie wyjściowe: 12V DC
Prąd wyjściowy (max): 6 A
Ilość wyjść: 1x
Dedykowany akumulator: Kwasowo-ołowiowy
Prąd ładowania akumulatora: 1,5A / 3A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Wyjścia techniczne: TAK
Sygnalizacja pracy: Diody LED + sygnalizacja dźwiękowa
Klasa środowiskowa: II
Wymiary: 78 x 122 x 84 mm
Gwarancja producenta: 24 miesiące
Sprawność: Do 90%
