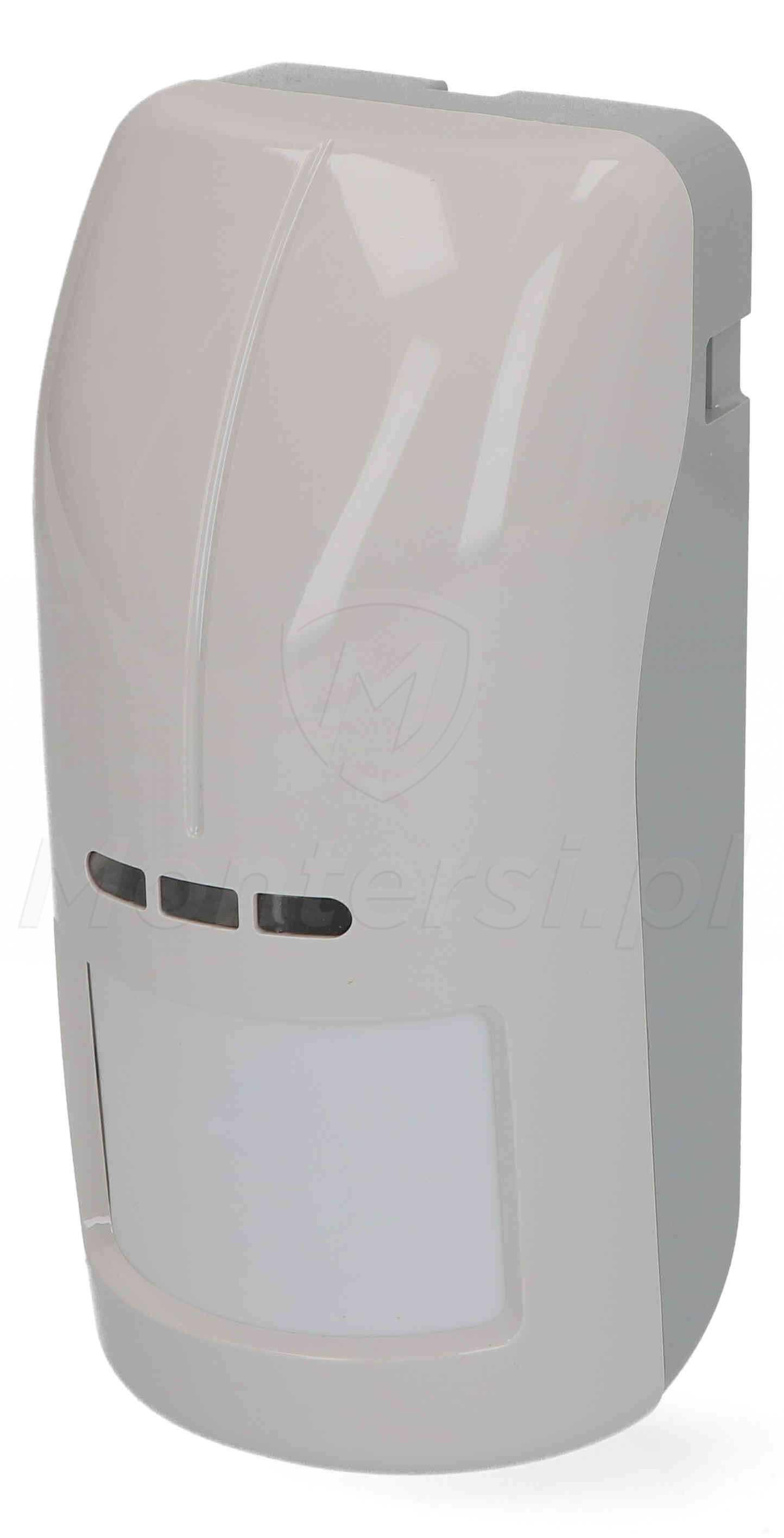

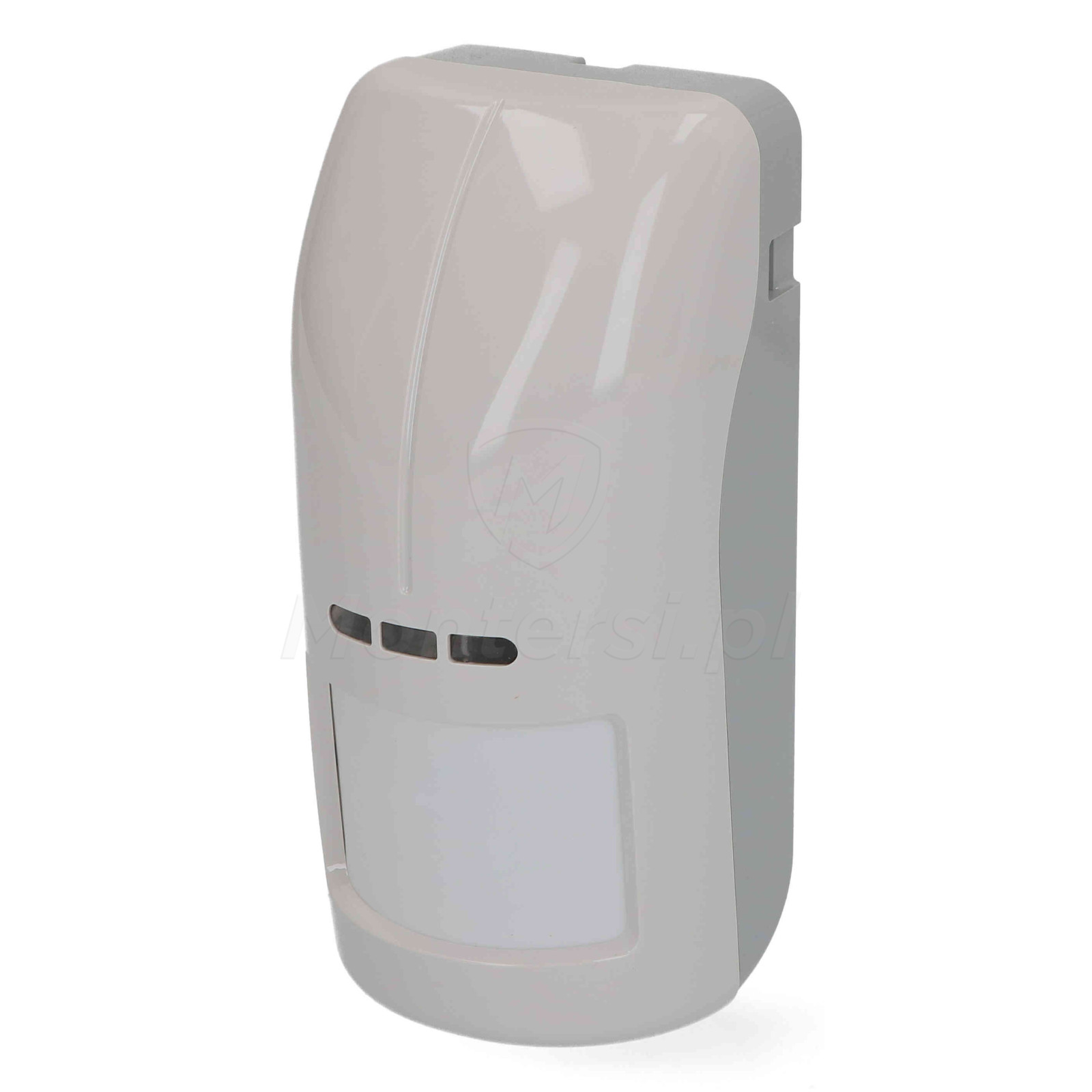

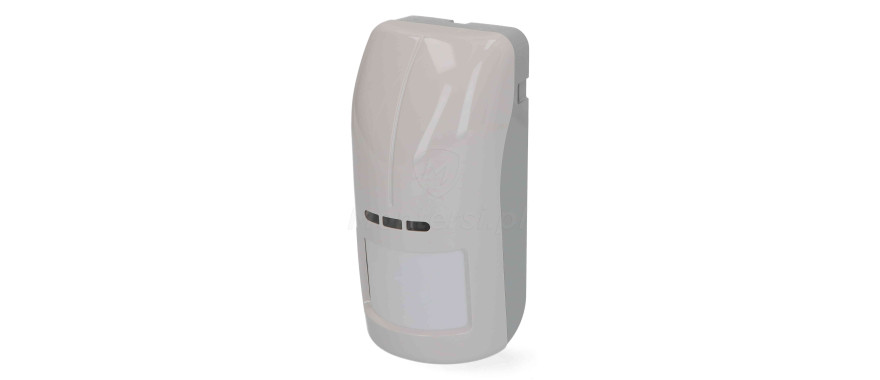

Outdoor Motion Detector GY (AOD-210 GY) - Zewnętrzna, dualna czujka ruchu, ABAX 2

Kod: 23764

Warianty:

Dużo

Czas realizacji:

24h

756,45 zł

netto: 615,00 zł

Współpraca: BE WAVE, ABAX 2
Certyfikat EN50131: Grade 2
Wymiary: 65 x 138 x 58 mm
Waga: 0.182 kg
Temperatura pracy: -40...+55 °C
Gwarancja producenta: 24 miesiące
Pobór prądu: 30 mA
Częstotliwość pracy: 868 MHz
Bateria: CR123A
Kolor: Szary
Sygnalizacja optyczna: Dioda LED
Zasięg komunikacji bezprzewodowej: Do 2000 m
Zalecana wysokość montażu: 2.4 m
Ilość kanałów: 4

wszystkie parametry

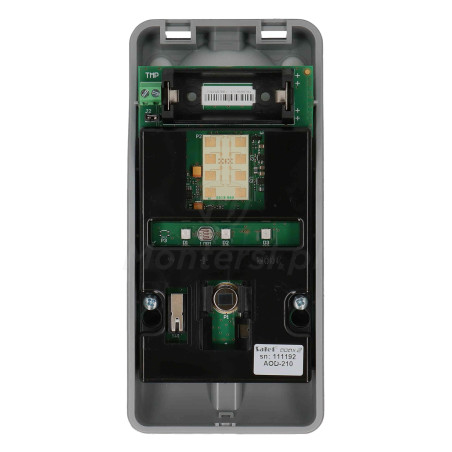

Czujka ruchu AOD-210-GY komponenty wewnętrzne

Opis

AOD-210 GY - Zewnętrzna, dualna czujka ruchu PIR + MW, dedykowana do pracy w dwukierunkowym systemie bezprzewodowym ABAX 2. Wykonana z wysokiej jakości elementów, cechuje się wysoką skutecznością wykrywania intruza i dobrą odpornością na wystąpienie fałszywych alarmów. Do elementów wyróżniających czujki można zaliczyć:

Spełnia wymagania normy EN 50131-2-4 Grade 2
Obszar detekcji 16 x 16 m (kąt 90°)
Podwójny tor detekcji ruchu: podczerwień + mikrofala
Dynamiczna kompensacja temperatury
Dwukierunkowa komunikacja bezprzewodowa w paśmie częstotliwości 868 MHz
Wysoka odporność na sygnały zakłócające i interferencję z innym systemem bezprzewodowym 868 MHz
Duży skuteczny zasięg transmisji bezprzewodowej, dochodzący do maksymalnie 2000 m (przy współpracy z kontrolerem ACU-220)
Odporność na ruch wykonywany przez niewielkie zwierzęta (do 20 kg)
Ochrona strefy podejścia i wbudowane zabezpieczenie antysabotażowe
Wbudowany czujnik zmierzchowy i wskaźnik testu działania LED
Zajmuje dwie pozycje w systemie ABAX 2 (jedną gdy działa tylko czujka ruchu)
Zasilanie z baterii CR123A 3 V (automatyczna sygnalizacja słabej baterii gdy jej napięcie spadnie poniżej 2.75 V)
Możliwość pracy w trybie ECO (nawet do 4 razy dłuższy czas działania)
Szczelna obudowa zewnętrzna IP54

SATEL AOD-210 GY jest czujką uniwersalną i znajduje zastosowanie w każdym standardowym obiekcie. Przykładowo można ją wykorzystać jako czujkę ogrodową, która umożliwia wykrycie intruza zanim ten dostanie się do wnętrza domu. Czujka znajduje również zastosowanie w obiektach przemysłowych lub obiektach użytku publicznego.

Uwaga!

Czujka AOD-210 GY może również pracować w klasycznym systemie bezprzewodowym ABAX.

Czujka dualna

Wysoka skuteczność i odporność na fałszywe alarmy

Czujka AOD-210 GY wykorzystuje podwójny tor detekcji ruchu: podczerwień (PIR) + mikrofala (MW). Dzięki czemu cechuje się ona wysoką skutecznością wykrywania intruza i dobrą odpornością na fałszywe alarmy. Detekcja PIR + MW umożliwia również poprawną pracę w praktycznie dowolnych warunkach pogodowych: zarówno podczas dni słonecznych, jak i dni z opadami deszczu, śniegu, gęstą mgłą, itp. Podwójny tor detekcji, w połączeniu z cyfrową obróbką odbieranego sygnału, dodatkowo minimalizuje ryzyko wywołania alarmu przez kołyszące się na wietrze rośliny.

Dodatkową zaletą czujki jest możliwość niezależnej regulacji czujnika podczerwieni i czujnika mikrofalowego. Dzięki czemu parametry pracy czujki AOD mogą być precyzyjnie dobrane do specyfiki obiektu i wymagań klienta.

Dynamiczna kompensacja temperatury

Praca w szerokim zakresie temperatur i odporność na fałszywe alarmy

Czujka korzysta ze sprawdzonej funkcji kompensacji temperatury, która automatycznie dostosowuje jej parametry pracy do temperatury otoczenia. Funkcja ta gwarantuje wysoką skuteczność wykrywania intruza w dowolnym miejscu. Nawet tym, w którym temperatura otoczenia jest zbliżona do temperatury ciała człowieka. Zasada działania funkcji kompensacji temperatury jest bardzo prosta. Kiedy temperatura otoczenia rośnie i zbliża się to temperatury ludzkiego ciała, czujka automatycznie zwiększa swoją czułość.

System ABAX 2

Skuteczna i niezawodna transmisja bezprzewodowa

Czujkę AOD-210 GY zaprojektowano do pracy w bezprzewodowym systemie ABAX 2. Do cech charakterystycznych tego systemu można zaliczyć:

Dwukierunkowa komunikacja, która zwiększa niezawodność transmisji i umożliwia okresowe badanie poprawności działania urządzeń systemu (w przeciwieństwie do systemu ABAX, w systemie ABAX 2 to czujki same "zgłaszają się" do kontrolera o odpowiednich okresach czasu)
Częstotliwość pracy 868 MHz i 4 kanały transmisji z funkcją dywersyfikacji. Funkcja dywersyfikacji transmisji automatycznie bada jaki jest poziom zakłóceń na poszczególnych kanałach. Na podstawie wyników analizy wybiera do transmisji ten kanał, na którym poziom zakłóceń jest najniższy
Szyfrowana komunikacja w standardzie AES ze 128 bitowym kluczem. Standard AES zapewnia wysoki poziom bezpieczeństwa transmisji danych, bliski temu ze standardowych, przewodowych systemów alarmowych
Zdalna aktualizacja oprogramowania, realizowana w tle (bez przerywania pracy systemu). Urządzenia systemu ABAX 2 aktualizują się automatycznie po aktualizacji oprogramowania kontrolera ACU-220 / ACU-280 (wyjątek stanowi bezprzewodowa czujka dymu ASD-250)
Możliwość pracy w systemie alarmowym INTEGRA, INTEGRA Plus oraz VERSA. Przy współpracy z kontrolerem ACU-220 możliwa jest również praca autonomiczna i współpraca z praktycznie dowolną centralą alarmową
Skuteczny zasięg transmisji do 2000 m przy współpracy z kontrolerem ACU-220 (do 1600 m dla mini kontrolera ACU-280)

Dodatkową zaletą systemu bezprzewodowego jest jego stosunkowo prosty montaż. System bezprzewodowy można również z łatwością uzupełnić o dodatkowe elementy - bez konieczności prowadzenia nowych przewodów połączeniowych. Co za tym idzie, jego rozbudowa nie wymaga prowadzenia prac remontowych, co znacznie ją przyspiesza i ogranicza jej koszty.

Odporna na zwierzęta

Stworzona do domów ze zwierzętami

Dodatkową zaletą czujki jest odporność na ruch wykonywany przez niewielkie zwierzęta (do 20 kg). Dzięki czemu można ją z powodzeniem stosować w domach, w których właściciele trzymają np. psa. Należy jednak pamiętać, że czujka nie gwarantuje 100% skuteczności w ignorowaniu ruchów wykonywanych przez zwierzęta.

Strefa podejścia i zabezpieczenie antysabotażowe

Ochrona przed ingerencją osób trzecich

Dużą zaletą czujki AOD-210 GY jest realizacja funkcji kontroli strefy podejścia. Funkcja ta umożliwia wykrycie ruchu intruza bezpośrednio pod czujką alarmową. Dzięki czemu nie może się on "prześlizgnąć" pod czujką ani podejść do niej niezauważony. Czujka jest również wyposażona w zabezpieczenie sabotażowe sygnalizujące nieautoryzowane otwarcie obudowy lub oderwanie czujki od podłoża.

Czujnik zmierzchowy

Możliwość pracy w systemie automatyki domowej

Model posiada również wbudowany czujnik zmierzchowy z możliwością regulacji czułości. Przy jego pomocy, czujka AOD-210 GY może zostać wykorzystana do np. sterowania oświetleniem wokół domu, gdy ta pracuje w zintegrowanym systemie automatyki z systemem alarmowym. Czujnik zmierzchowy posiada opóźnienie czasowe, które sprawia, że jest on odporny na krótkotrwałe zmiany natężenia światła.

Wskaźnik LED

Wygodne testowanie poprawności detekcji podczas montażu

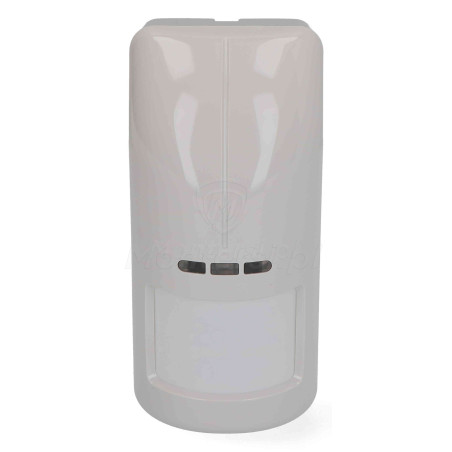

Kolejną zaletą czujki są 3 wskaźniki LED sygnalizujące naruszenie w trybie testowym. Ta drobna funkcjonalność znacznie ułatwia prawidłowy montaż czujki:

Wykrycie ruchu przez czujnik mikrofalowy jest sygnalizowany zieloną diodą LED (4 sekundy)
Wykrycie ruchu przez czujnik PIR jest sygnalizowane żółtą diodą LED (4 sekundy)
Alarm jest sygnalizowane czerwoną diodą LED (2 sekundy)

Obudowa IP54

Poprawna praca w warunkach zewnętrznych

Czujkę umieszczono w szczelnej obudowie zewnętrznej (IP54), wykonanej z poliwęglanu. Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych, umożliwiając bezawaryjną pracę na zewnątrz. Obudowa w klasie szczelności IP54 zapewnia ochronę przed:

Dostaniem się do wnętrza obudowy pyłu i innych drobnych zabrudzeń
Strugami wody lanymi na obudowę z dowolnej strony
Niskimi i wysokimi temperaturami

Współpraca: BE WAVE, ABAX 2
Certyfikat EN50131: Grade 2

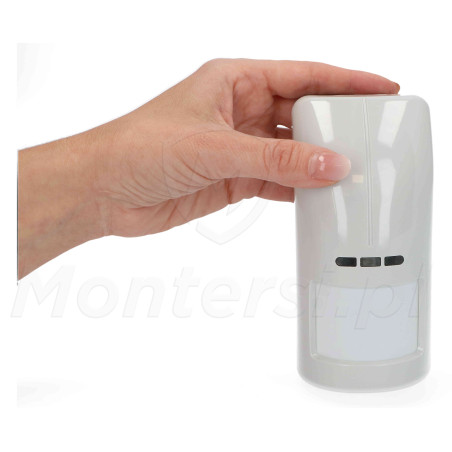

Wymiary: 65 x 138 x 58 mm
Waga: 0.182 kg
Temperatura pracy: -40...+55 °C
Gwarancja producenta: 24 miesiące
Pobór prądu: 30 mA
Częstotliwość pracy: 868 MHz
Bateria: CR123A
Kolor: Szary
Sygnalizacja optyczna: Dioda LED
Zasięg komunikacji bezprzewodowej: Do 2000 m
Zalecana wysokość montażu: 2.4 m
Ilość kanałów: 4
Rodzaj komunikacji: Dwukierunkowa
Chroniony obszar: 16 x 16 m
Rodzaj detektora: PIR + MW
