ACU-220 - Kontroler systemu ABAX 2

Kod: 23758

Dużo

Czas realizacji:

24h

501,84 zł

netto: 408,00 zł

Rodzaj komunikacji: Dwukierunkowa
Częstotliwość pracy: 868 MHz
Zasięg komunikacji bezprzewodowej: 2000 m
Ilość kanałów: 4
Wejścia: 4 wejścia programowalne
Wyjścia: 8 wyjść programowalnych
Obudowa: OPU-1A
Temperatura pracy: -10...+55 °C
Zasilanie: 12 V DC
Pobór prądu: 100 mA
Certyfikat EN50131: Grade 2
Wymiary: 126 x 158 x 32 mm
Waga: 0.225 kg
Gwarancja producenta: 24 miesiące

wszystkie parametry

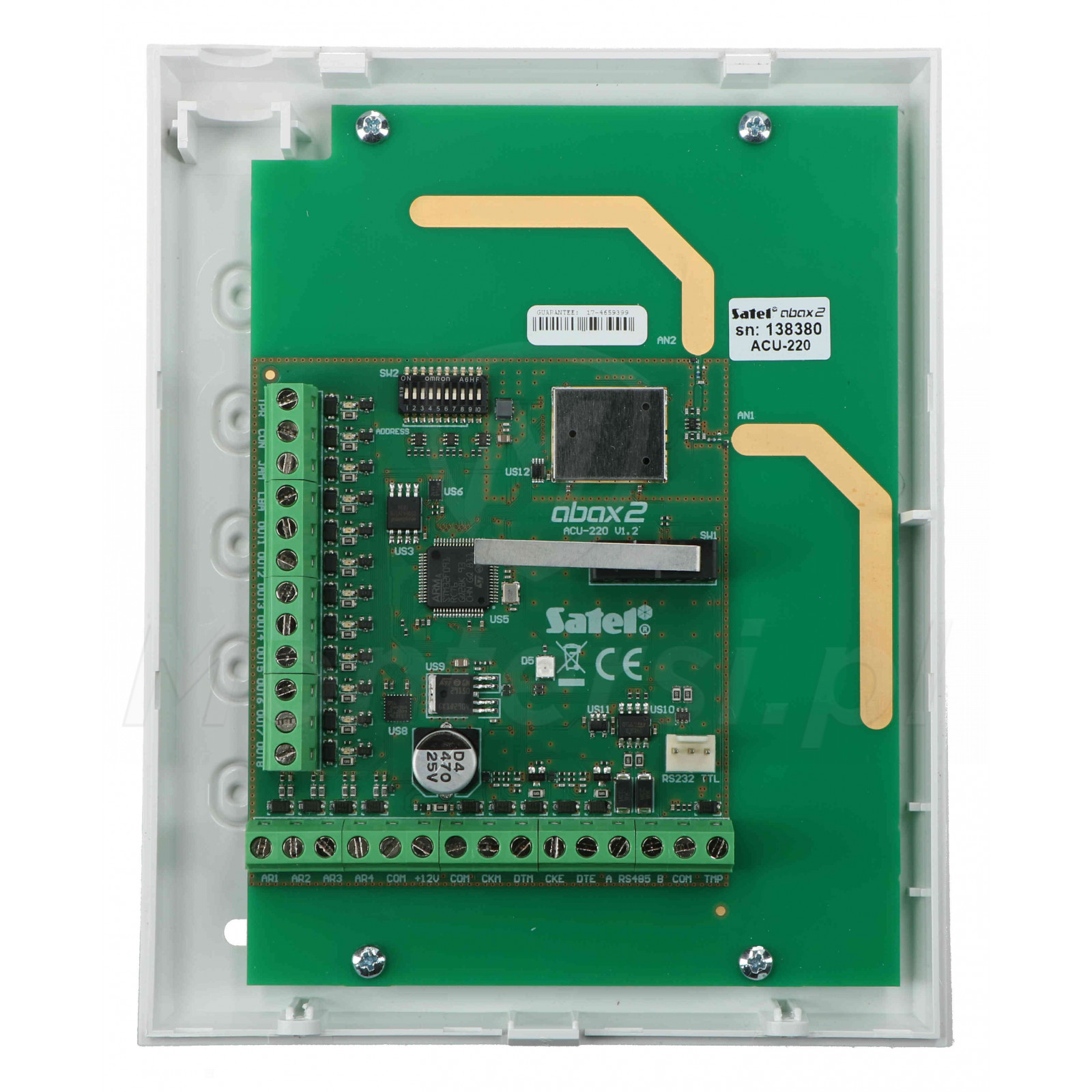

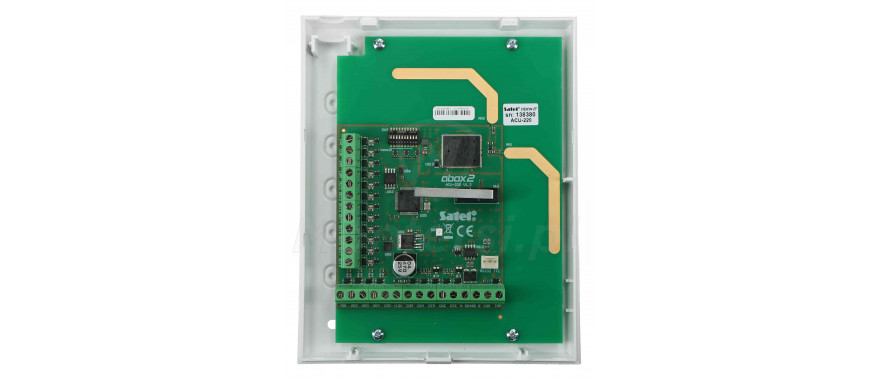

Kontroler bezprzewodowy ACU-220 w obudowie

Opis

ACU-220 - Kontroler systemu bezprzewodowego ABAX 2, umożliwiający rozbudowę systemu alarmowego o dodatkowe urządzenia bezprzewodowe. Kontroler jest dedykowany do współpracy z centralami alarmowymi serii INTEGRA, INTEGRA Plus i VERSA. Jednak może on również współpracować z innymi centralami alarmowymi lub sterownikami automatyki. Może on również pracować samodzielnie, jako urządzenie autonomiczne (sterownik urządzeń bezprzewodowych przy pomocy pilota).

Do cech charakterystycznych kontrolera ACU-220 można zaliczyć:

Spełnia wymagania normy EN 50131 Grade 2
Obsługa do 48 urządzeń bezprzewodowych ABAX 2
Obsługa manipulatorów bezprzewodowych ABAX 2: do 4 manipulatorów INT-KWRL2 / do 6 manipulatorów VERSA-KWRL2
Obsługa pilotów APT-200
Dwukierunkowa komunikacja bezprzewodowa w paśmie częstotliwości 868 MHz
Wysoka odporność na sygnały zakłócające i interferencję z innym systemem bezprzewodowym 868 MHz
Duży skuteczny zasięg transmisji bezprzewodowej, dochodzący do maksymalnie 2000 m
Nowoczesny układ radiowy (2 niezależne anteny i funkcja dywersyfikacji)
4 wejścia i 8 wyjść programowalnych + 4 wyjścia typu OC
Wbudowany styk sabotażowy (otwarcie obudowy)

Uwaga!

Kontroler jest sprzedawany w obudowie OPU-1A.

System ABAX 2

Bezpieczna, skuteczna i niezawodna transmisja radiowa

ACU-220 rozszerza funkcjonalność central alarmowych i sterowników automatyki o możliwość współpracy z urządzeniami systemu bezprzewodowego ABAX 2. Do cech charakterystycznych tego systemu można zaliczyć:

Dwukierunkowa komunikacja, która zwiększa niezawodność transmisji i umożliwia okresowe badanie poprawności działania urządzeń systemu (w przeciwieństwie do systemu ABAX, w systemie ABAX 2 to czujki same "zgłaszają się" do kontrolera o odpowiednich okresach czasu)
Częstotliwość pracy 868 MHz i 4 kanały transmisji z funkcją dywersyfikacji. Funkcja dywersyfikacji transmisji automatycznie bada jaki jest poziom zakłóceń na poszczególnych kanałach. Na podstawie wyników analizy wybiera do transmisji ten kanał, na którym poziom zakłóceń jest najniższy
Szyfrowana komunikacja w standardzie AES ze 128 bitowym kluczem. Standard AES zapewnia wysoki poziom bezpieczeństwa transmisji danych, bliski temu ze standardowych, przewodowych systemów alarmowych
Zdalna aktualizacja oprogramowania, realizowana w tle (bez przerywania pracy systemu). Urządzenia systemu ABAX 2 aktualizują się automatycznie po aktualizacji oprogramowania kontrolera ACU-220 (wyjątek stanowi bezprzewodowa czujka dymu ASD-250)
Skuteczny zasięg transmisji do 2000 m (dla kontrolera ACU-220)

Dodatkową zaletą systemu bezprzewodowego jest jego stosunkowo prosty montaż. System bezprzewodowy można również z łatwością uzupełnić o dodatkowe elementy - bez konieczności prowadzenia nowych przewodów połączeniowych. Co za tym idzie, jego rozbudowa nie wymaga prowadzenia prac remontowych, co znacznie ją przyspiesza i ogranicza jej koszty.

Dywersyfikacja anten

Dobre parametry komunikacji i duży skuteczny zasięg

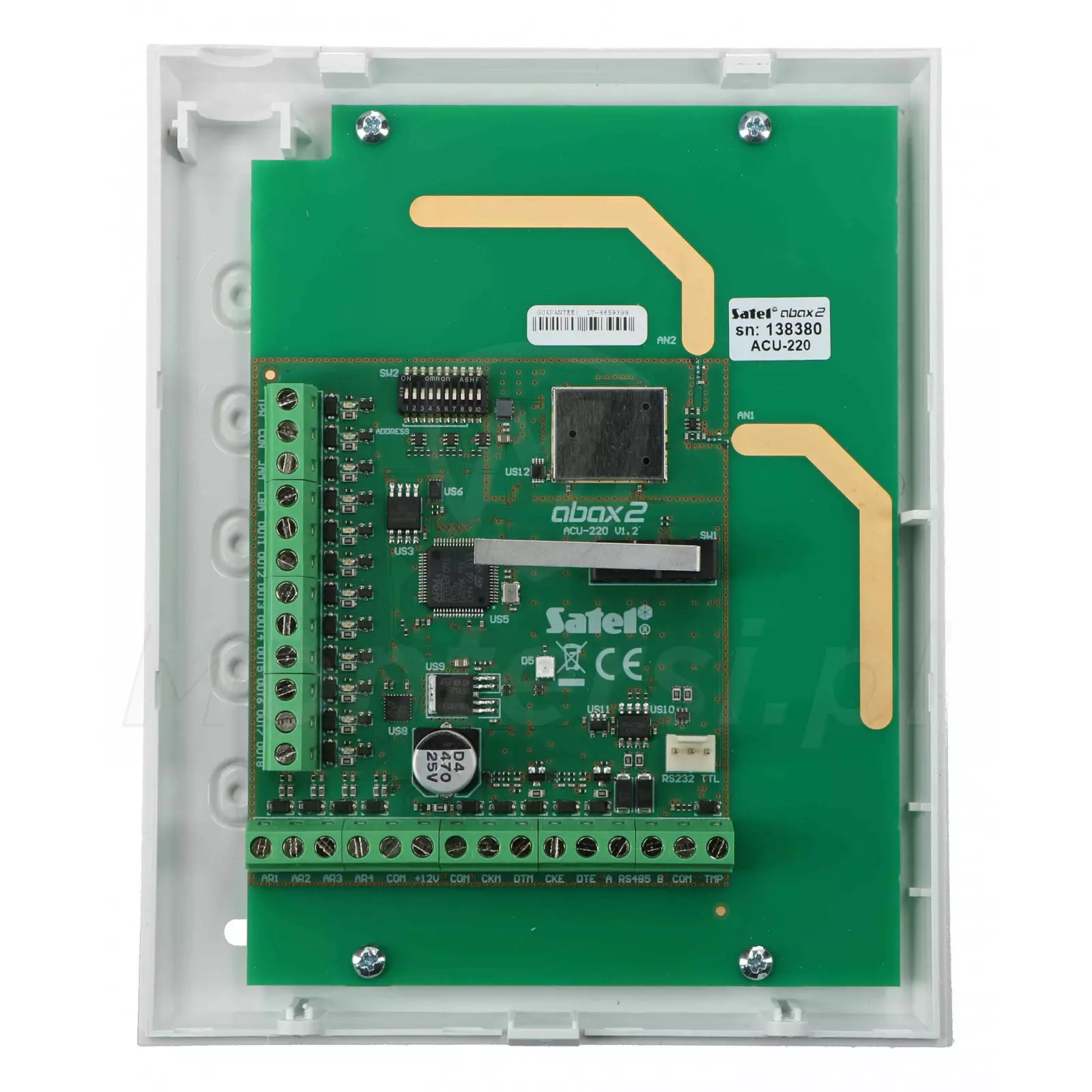

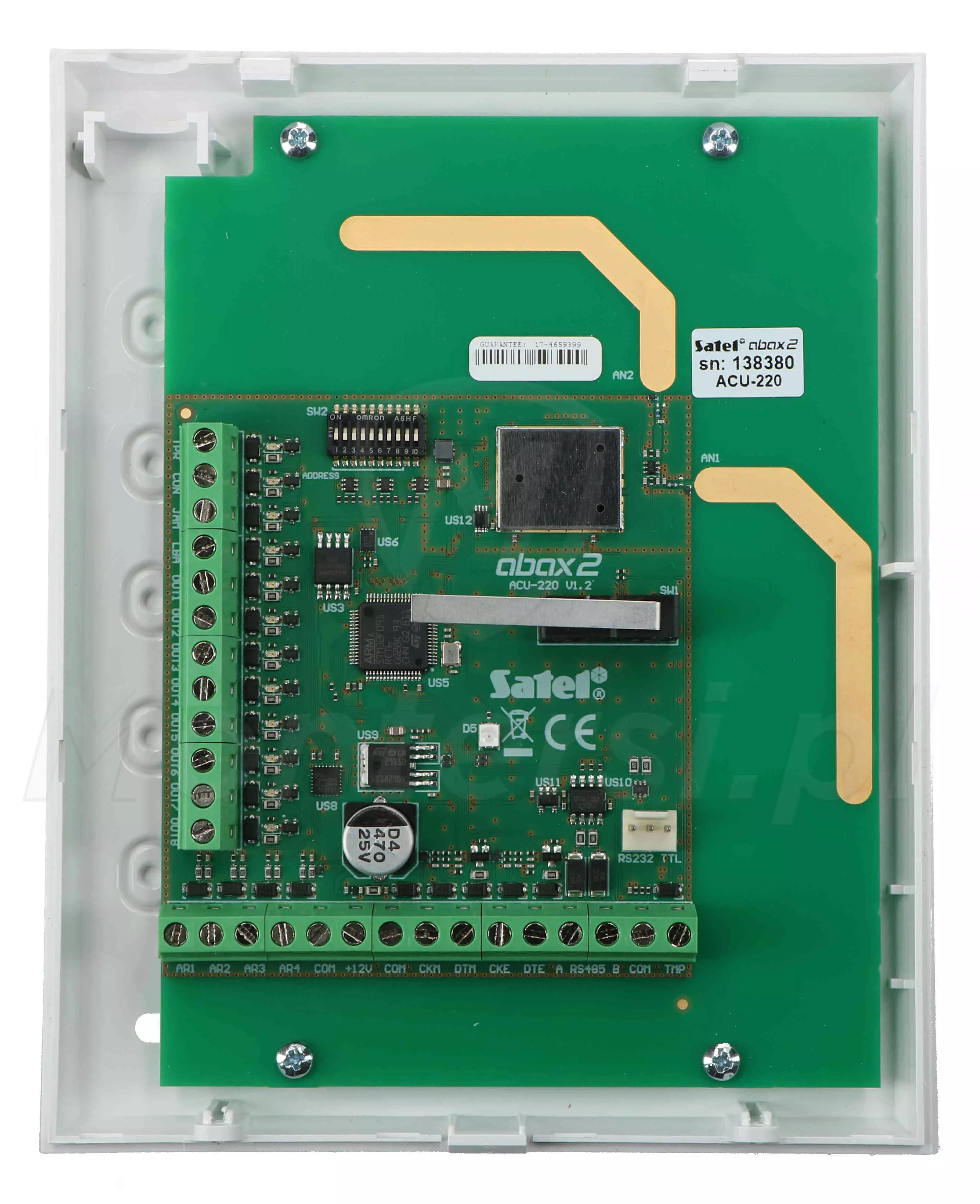

Cechą charakterystyczną kontrolera ACU-220 jest wbudowany nowoczesny układ radiowy. Składa się on z 2 niezależnych anten nadrukowanych na płytce elektroniki i realizuje funkcję dywersyfikacji anten. Funkcja ta, w zależności od poziomu odbieranego sygnału, automatycznie wybiera optymalną antenę do komunikacji z urządzeniem bezprzewodowym. Dzięki czemu transmisja cechuje się niezawodnością i dużym skutecznym zasięgiem - dochodzącym nawet do 2000 m w terenie otwartym.

Wejścia / wyjścia programowalne

Możliwość współpracy z dowolną centralą alarmową

Dużą zaletą kontrolera są wbudowane 4 wejścia i 8 wyjść programowalnych. Dzięki nim, kontroler można podłączyć do dowolnej centrali alarmowej lub dowolnego sterownika automatyki. Wejścia umożliwiają sterowanie pracą urządzeń bezprzewodowych, a wyjścia służą do informowania o stanie urządzeń bezprzewodowych. Wyjścia mogą być również sterowane z poziomu pilotów bezprzewodowych APT-200.

Dodatkową zaletą kontrolera ACU-220 wbudowane 4 wyjścia typu OC, sygnalizujące problemy systemu ABAX 2:

Sabotaż
Zagłuszenie komunikacji radiowej
Brak komunikacji z urządzeniem bezprzewodowym
Awaria zasilania urządzenia bezprzewodowego

Programowanie z poziomu komputera

Wygodna konfiguracja modułu bezprzewodowego

W zależności od trybu pracy kontrolera, jego konfiguracja jest realizowana w różny sposób. Gdy współpracuje on z centralami serii INTEGRA, INTEGRA Plus, VERSA (ekspander urządzeń bezprzewodowych), jest on programowany z poziomu komputera z programem DLOADX. Przy pomocy oprogramowania DLOADX instalator może w pełni konfigurować dowolne parametry pracy kontrolera. Kontroler współpracujący z centralami INTEGRA, INTEGRA Plus i VERSA może być również programowany z poziomu manipulatora podłączonego do centrali. Ten sposób może okazać się szybki, w przypadku gdy konieczna jest zmiana pojedynczego ustawienia.

Gdy ACU-220 pracuje autonomiczne lub jako element innego system, jego konfiguracja jest realizowana z poziomu programu ABAX 2 Soft (na komputer). Program ten przy współpracy z centralami INTEGRA, INTEGRA Plus i VERSA służy również do diagnostyki systemy bezprzewodowego.

Rodzaj komunikacji: Dwukierunkowa
Częstotliwość pracy: 868 MHz
Zasięg komunikacji bezprzewodowej: 2000 m
Ilość kanałów: 4
Wejścia: 4 wejścia programowalne
Wyjścia: 8 wyjść programowalnych
Obudowa: OPU-1A
Temperatura pracy: -10...+55 °C
Zasilanie: 12 V DC
Pobór prądu: 100 mA
Certyfikat EN50131: Grade 2
Wymiary: 126 x 158 x 32 mm
Waga: 0.225 kg
Gwarancja producenta: 24 miesiące

Typ	Nazwa	Rozmiar
Instrukcje	pdf ACU-220 - instrukcja ogólna	1.27 MB	Pobierz
Certyfikaty	pdf ACU-220 - deklaracja CE	89.62 kB	Pobierz
Karty Katalogowe	pdf ACU-220 - karta katalogowa	139.09 kB	Pobierz
